空调制冷及铜管冷弯技术说明
空调制冷行业及铜管的冷弯法,采用冷弯机,自动弯管机、数控弯管机的弯曲方法实现管件冷弯成型。冷弯法是在常温下使管子弯曲成形,由于用弯管机弯管时不用加热,对弯曲不锈钢管、铝管及铜管更为适宜。
常用的冷弯法有滚压弯曲、拉绕弯曲、推绕弯曲以及压力弯曲等,现主要介绍拉绕弯曲成形中管件的相关问题。一般情况下,冷弯的弯曲半径应不小于管子直径的1.5倍。由于管子具有一定的弹性,当 弯曲时施加的外力消除后,管子会弹回一个角度,在弯曲时必须要有一定过弯量。回弹量的大小与管子材料的机械性能、壁厚以及弯曲半径大小有关,一般铜管弯制时回弹角大约为2度~4度。

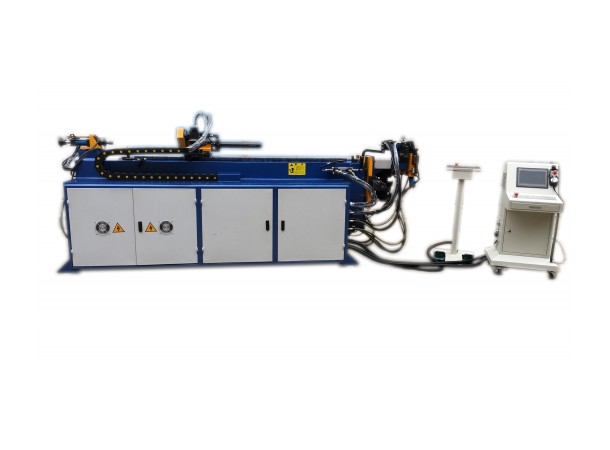

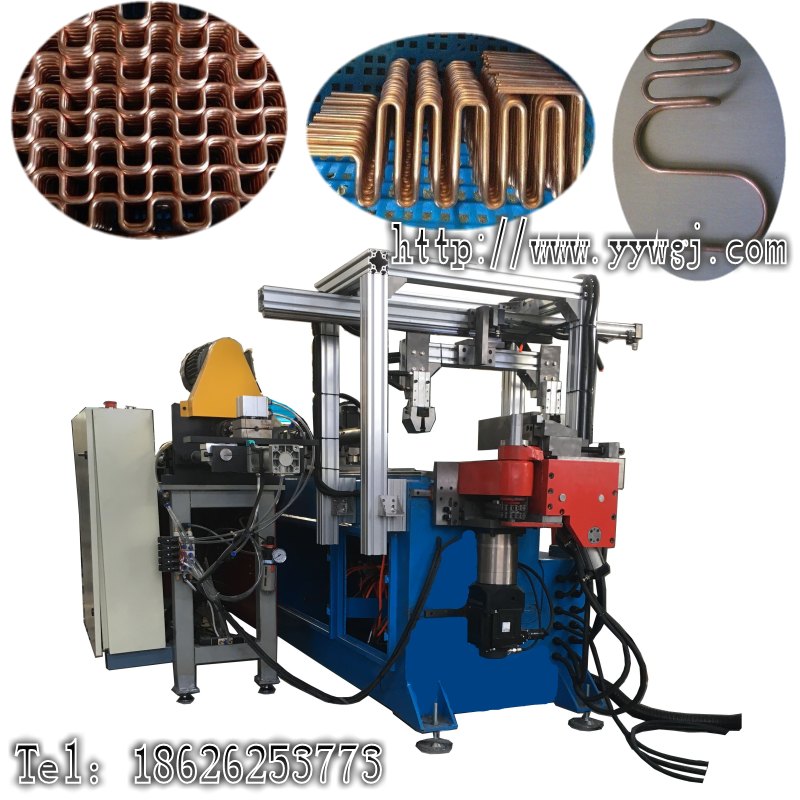

拉绕弯曲是将管材夹紧在弯曲模上,随弯曲模— 起转动,当管材被拉过压块时,压块即将管材绕弯在弯曲模上,属于成形模弯曲工艺。随着数控机床业的发展,采用先进的数 控弯管机床实现绕弯工艺可以大大提高生产效率,保证产品质量。由于可以方便地调节工艺参数,数控弯管机能既准确又稳定地完成校直、校圆、送料、弯曲等动作,保证了管制件的弯曲准确度。
但是弯曲铜管的质量对工艺参数更敏感,因此要求有充分的前期准备和试制工作,尤其是弯制薄壁铜管,如果工艺参数选择不当,则很容易出现起皱现象,导致零件报废。如何高效准确地获取这些工艺参数,充分保证弯管产品质量,是数控绕弯工艺的研究热点。
