CH-50NC系列液压自动冲弧机,是本公司在引进国内技术的基础上,自行研制开发的一种加工各种管材相贯弧口的专用设备。
根据不同用户需要,有立、卧两种形式可供选择,该机由NC控制,液压驱动;电器及液压元件均由国外引进。由于采用了记忆性强、无接点的NC控制,使机器质量好,性能稳定,操作更简便。
本机具有加工精度高,弧口凹陷小,生产效率高等特点,是各自行车、童车、健身器械及钢管家具厂家理想的生产设备。更换不同的模具就可满足不同的生产需要,模具更换快捷方便,便于弹性生产。

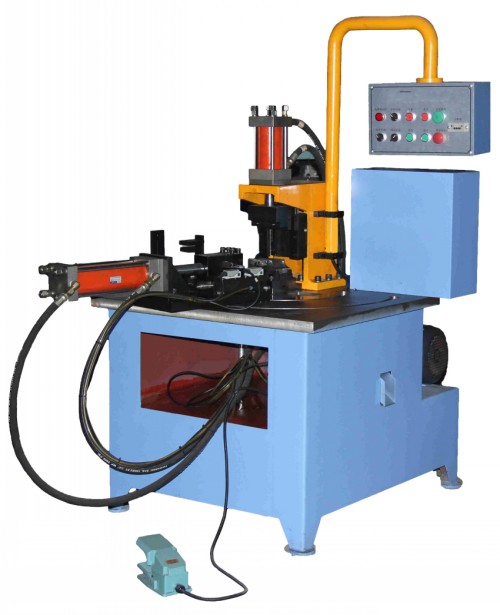

型号:CH-50NC液压冲弧机
自动冲弧机CH-50NC本机由夹紧机构、冲弧进给机构、电器系统及液压系统等主要部分组成。本机具有加工精度高,弧口凹陷小,生产效率高等特点。
项目/参数
|
CH-50NC
|
备注
|
油压电机
|
4kw 380V
|
|
加工范围
|
12.7-50×2.0A3材质管
|
圆管 椭圆管
|
驱动方式
|
液压驱动
|
|
重量
|
800kg
|
|
产量
|
500-600支/H
|
视管径大小
|
配件
|
夹紧一组,冲刀一把
|
|
芯片最大存储量
|
25组
|
|
油压压力
|
12Mpa
|
|
油箱容积
|
70L
|
推荐用32#机械油
或YA-N46液压油
|
外形尺寸(L×W×H)
|
2000×1150×1350mm
|
长×宽×高
|
