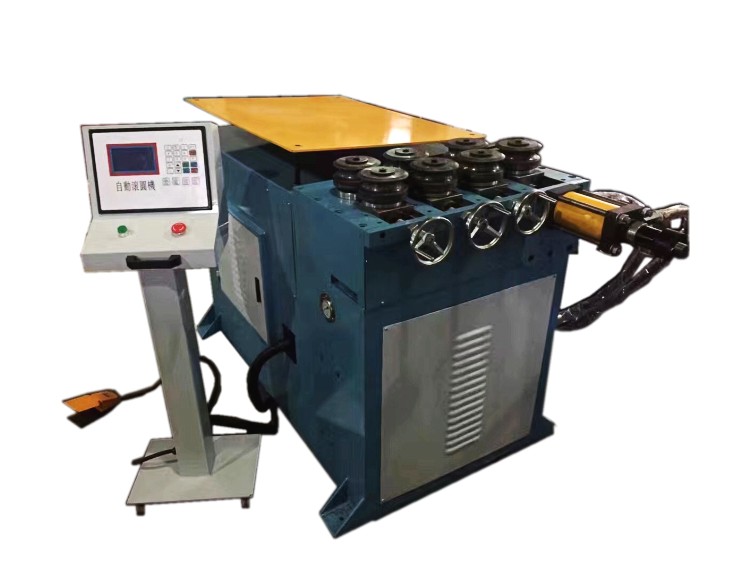

JY60NC七轮液压自动卷弯机

简要描述:

JY-60NC型系列液压自动卷弯机由机电、电器控制,液压驱动,自动操作,操作简便;移动式脚踏开关具有启动、紧急停止两种功能,安全性高:该机性能稳定,效率高,是管材加工行业的理想设备。

免费咨询:0512-58265856

发邮件给我们:zjgyywgj@163.com

分享到:
索取报价 资料下载
性能:七轮横向液压驱动

特点:横向卷弯扩展了弯管的空间,卷弯过程中自动夹紧,特别设计了管件的顶出结构,放管和取管方便,弯管成型时间短,效率高,主要适用于弯管跨度大和多角度折弯的各种型材的加工,该机型是单头弯管机的补充机型,驱动更直接,巧妙。

人机对话式操作,可任意选择手动、半自动操作方式,移动式脚踏开关兼备启动、紧停两种功能。

整机具有操作方便、性能稳定、工作效率高、安全系数高等特点,是管件加工行业的理想设备。

该机适用领域广泛,如汽车配件(刹车油管、保险杆、消声器,座椅等)、摩托车制造、造船行业、锅炉行业、电力行业、火车行业、健身器材、空调制冷、自行车业、钢制家居、洗浴设备等行业。

一、概况:

JY型系列液压自动卷弯机由机电、电器控制,液压驱动,自动操作,操作简便;移动式脚踏开关具有启动、紧急停止两种功能,安全性高:该机性能稳定,效率高,是管材加工行业的理想设备。

二、性能特点:

1. 全机械传动,结构紧奏,可靠性高

2. 六辊驱动,不易打滑,薄壁材料亦可弯曲。

3. 该机液压传动,进给速度可随意调整,可获得不同曲率的圆形,弧形或螺旋形。

4. 改变模具槽形,可加工各种金属型材,如角钢,扁铜,圆管以及其他异形截面型材。

5. 弯制大半经型材,避免了制作特大弯管模的弊端,是系列单头,双头弯管机必要补充。

6. 本机适应中,大批量生产,速度快,效率高。

三、工作原理介绍:

本机由主传动机构、芯棒机构、顶料机构、夹料机构、电器系统及液压系统等主要部分组成。工作时,由电动机带动油泵旋转,供给压力油,微电脑(NC)发出指令,控制各电磁阀的开启、关闭,使各油缸按一定顺序和规律动作,以达到弯管的目的。

五、操作步骤:

1.将电源接通,打开电源开关;

2.将试模管放入前两对送料轮模里,调节其手轮,将管夹紧;

3.调节预压模位置和压模行程,试调试至预弯管的弧度,锁紧压模行程调节螺母;

4.将管置入第一对送料轮模,踩下脚踏开关,机器将自动送管、自动压模、自动退模,实现滚圆工作;

5.若需要改变产品的弧度大小,可调节压模的行程。

 型号:JY-60NC液压七轮横向卷弯机:

JY型系列液压自动卷弯机由机电、电器控制,液压驱动,自动操作,操作简便;移动式脚踏开关具有启动、紧急停止两种功能,安全性高:该机性能稳定,效率高,是管材加工行业的理想设备。


序号

名称

参数

单位符号

备注

1

机型参数

JY-60NC



2

最大卷弯能力

50X2.0

Mm

可按客户要求

3

最大弯曲半径

无限制

Mm

可定制


最小弯曲半径

管直径20



4

油缸行程

250

Mm


5

控制系统

微电脑控制



8

可储存零件数

16×16


9

电动机

5.5KW


无锡太湖

10

系统最大压力

12

MPa

可调

11

液压系统控制

电磁换向阀


日本 油研

12

油箱容积

110

L

自制

13

机床外形尺寸

2200×850×1500

mm


14

机床重量

1200

KG
