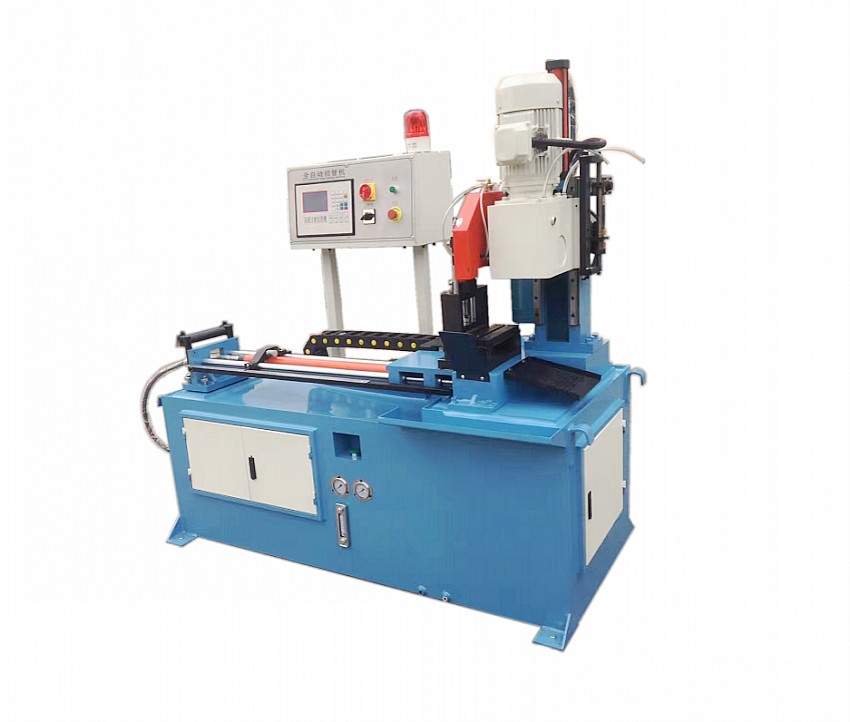

MC350NC全自动切管机

简要描述:

MC-350CNC自动型切管机特殊设计,多组齿轮传动适合重型切削,精度稳定 精心设计送料系统,,送料长设定6-800m/mz(可多次送料) 使用PLC 控制器,无接点,维修方便. 无料自动停机 机台结构坚固,振动小,机器寿命长 冷却液自动循环,确保工件切面平滑. 切屑集中处理,维护简单容易

免费咨询:0512-58265856

发邮件给我们:zjgyywgj@163.com

分享到:
索取报价 资料下载

MC-350NC自动型切管机是本公司系列圆锯机中的一种自动送料型全自动高速切管机,具有操作简单、噪音低、无粉尘污染、切口内外无毛刺,实现长料短料自动送料功能,采用液压驱动送料机构能够稳定精确的控制下料尺寸,实现自动化操作,自动送料、自动夹料、自动切割完全自动化。特殊设计,多组齿轮传动适合重型切削,精度稳定 精心设计送料系统,,送料长设定6-800m/mz(可多次送料) 使用PLC 控制器,无接点,维修方便. 无料自动停机 机台结构坚固,振动小,机器寿命长 冷却液自动循环,确保工件切面平滑. 切屑集中处理,维护简单容易。本机适用于锯切各种截面形状的普通钢(低碳钢)、不锈钢等金属管材,是管材切割行业的理想锯切设备。

1、MC-350NC液压全自动切管机(金属圆锯机

1、接通电源,调准转动方向后,切断总电源,加注2/3水箱浓度为1:10的乳化液。

2、安装锯片,使锯齿尖方向与安全护盖箭头方向一致。

3、接通电源、添加液压油,打开电源开关,拧出紧急制动开关,关闭进刀调速液压控制阀(顺时针方向)。

4、根据所需锯切角度,先松开固定把手(7),转动回转座,使指针对准所要角度后,锁紧固定把手。

5、调整锯切行程:

踩一下脚踏开关(不可连踩两次),让机头空载运行。将进刀调速液压控制阀稍微拧开一点(逆时针转向),这时机头慢慢下沉,直到锯片可以切断管材为止,把下行程螺栓往上拧到限位,然后微拧开进刀调速液压阀,使机头动作慢上升,待升到管材上方10㎜后,再关闭液压阀,使机器停止上升,把上行程螺栓往下拧至限位。

6、试夹材料:

将管材放入夹钳内,用手轮使夹钳夹紧材料之后,退松半圈手轮,并锁紧螺帽,再将管材至一边夹块内(以物件不被锯切到为准),按下启动开关试夹料是否被夹紧,否则在锯切时会损坏锯片。

7、档尺安装及管材试切:

按所需长度调整好限位挡板并固定,把管材变形或有毛边的一头伸入一面夹钳,按下启动开关或脚踏开关将其锯切,观看试切是否正常。

2、锯片齿数选择对照表:

单位:mm

锯片外径

材料厚度

Φ250

Φ275

Φ300

Φ325

Φ350

0.6

280T

280T

320T

320T

350T

0.8

240T

280T

320T

320T

320T

1.0

220T

240T

280T

280T

320T

1.2

200T

220T

240T

240T

280T

1.4

180T

200T

220T

240T

240T

1.6

180T

200T

220T

220T

240T

2.0

150T

180T

200T

220T

240T

2.5

150T

180T

200T

200T

220T

3.0

120T

150T

180T

200T

200T

实心Φ19

120T

120T

128T

128T

150T

实心Φ22

120T

120T

128T

128T

150T

实心Φ25.4

90T

90T

110T

120T

128T

实心Φ38.1

80T

90T

100T

110T

120T

实心Φ50

60T

64T

80T

90T

100T

说明

T代表齿数

型号:MC-350NC液压自动送料全自动切管机

特殊设计,多组齿轮传动适合重型切削,精度稳定 精心设计送料系统,,送料长设定6-800m/mz(可多次送料) 使用PLC 控制器,无接点,维修方便. 无料自动停机 机台结构坚固,振动小,机器寿命长 冷却液自动循环,确保工件切面平滑. 切屑集中处理,维护简单容易。

一、技术参数:

MC-350NC自动送料切管机

主机马达

C2/4变级3.3/4kw

D4/6变级2.4/3kw

主轴转速

44/22

22/16

冷却系统

1/8马力自动冷却循环系统

适用锯片

锯片外径250-400mm 中心孔距¢32mm 销孔2×12×65

夹钳行程

160mm

送料长度

标准型:6mm-800mm单次行程(可实现多次送料)

工作压力

工作压力25-35kg/cm²

油泵电机

3kw

送料精度

±0.3

送料机构

液压送料

机械重量

860kg

机械尺寸

1200×1700×2650mm



二、锯切能力:

MC-350NC自动切管机锯切能力

锯切角度

90°正切

45°斜切

130mm

110mm

110×110

95×95


150×80

110×70

100×100

95×95

80×80

60×60

80

60
