DW-38NC大型单头液压弯管机是本公司在引进国外技术基础上加以改进和发展,NC控制、液压驱动、实现冷态下管材及型材的弯曲成型。
手动、自动、半自动、全循环、单角度、双角度、有穿芯、无穿芯、多种状态灵活选择。移动式脚踏开关操作方便,且具有启动、急停、急停继续三种功能。弯曲臂设计精巧,提供弯曲空间。小管径可实施多支弯曲。是管材、型材加工的理想设备。
本机为高性能大型弯管机,运用编码器控制弯管角度,多角度设定,使您的操作及程式设定更简便,应用更广泛。本机主要用于大批量、标准化生产,广泛应用于汽车零配件制造、冶金业、造船业等行业。

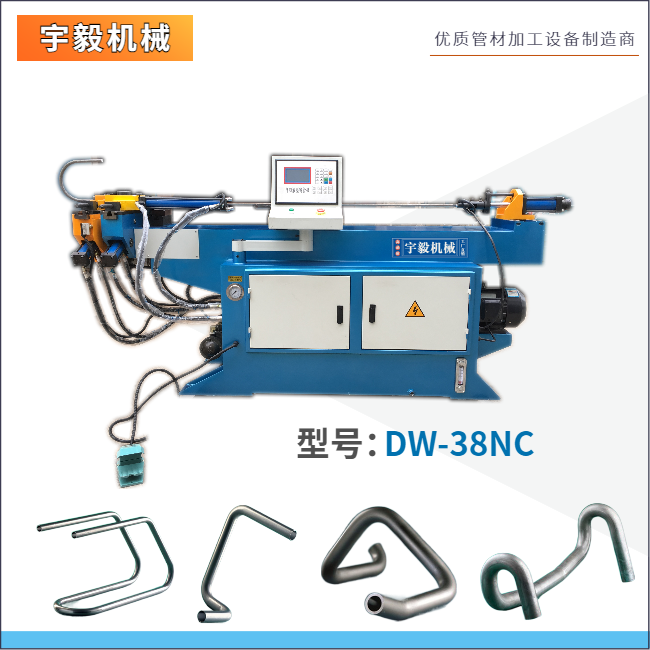

DW-38NC单头液压弯管机
一、机器特点:
1、电控系统采用数控面板控制,液压驱动,具有多种不同弯曲角度的预制。
2、每一弯管都可根据材质变化设定补偿值、速度、脱模间隙。
3、中文字幕显示,人机对话式操作,可任意选择手动、半自动操作方式,移动式脚踏开关兼备自动、紧停两种功能。
4、机器加装自动注油系统,可降低弯管摩擦、提高芯棒寿命、确保弯管品质。
5、配有大容量的冷却系统,有效控制工作温度。
6、实际弯管时可选用分解动作,观察干涉点,修改动作,提高效率。
型号:DW-38NC液压弯管机
高性能大型液压弯管机,运用NC控制,多组程序,多角度设定,使您的操作及程序设定更简便,使用广泛、可用于大批量生产标准化产品。
项目/参数
|
DW-38NC
|
备注
|
最大弯管能力
|
Φ38×2.0mm(A3")
|
管径×壁厚
|
最大弯曲半径
|
R=180mm
|
|
最小弯曲半径
|
根据管径
|
一般为管径的1.5倍
|
最大弯曲角度
|
190°
|
|
有效穿芯长度
|
1600mm
|
可定制加长
|
弯管速度
|
Max 45°/S
|
可调节
|
弯管精度
|
±0.15°
|
|
弯管方式
|
液压驱动
|
|
每管可设弯管数
|
20个
|
|
芯片最大存储量
|
25组
|
|
油泵电机功率
|
4KW
|
|
油压压力
|
12Mpa
|
|
油箱容积
|
150L
|
推荐用32#机械油
或YA-N46液压油
|
外形尺寸(L×W×H)
|
2550×800×890mm
|
长×宽×高
|
