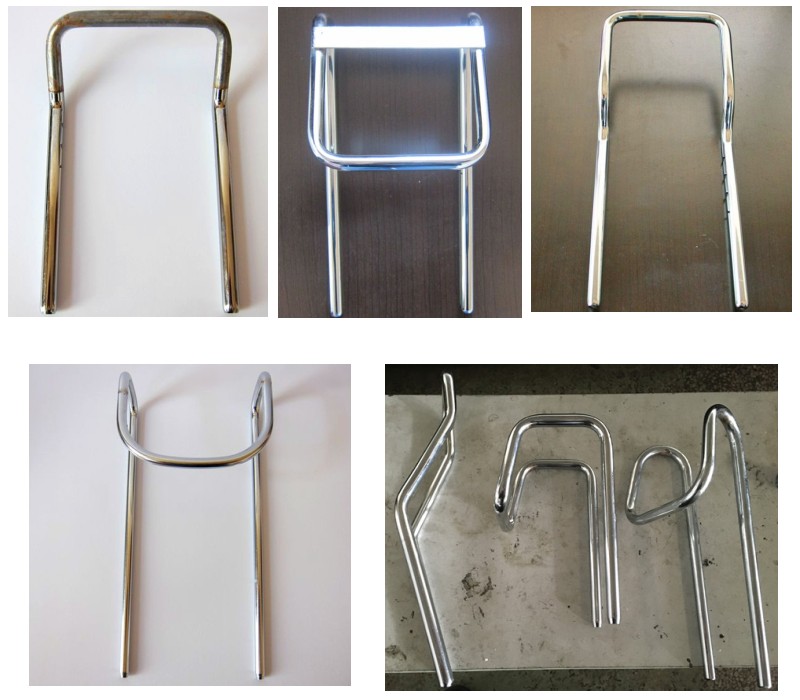

WX-20CNC-3A1S 数控型单头全自动弯线机-汽车头枕骨架弯管机、头枕骨架折弯机、头枕骨架全自动弯管机为伺服驱动自动送料液、自动转管、自动左右弯管。具有弯管速率快，控制精度高等特点。所有程序编写及输入均在对话式触摸屏上进行，所有的信息说明均以中文显示，操作极为方便，快速。

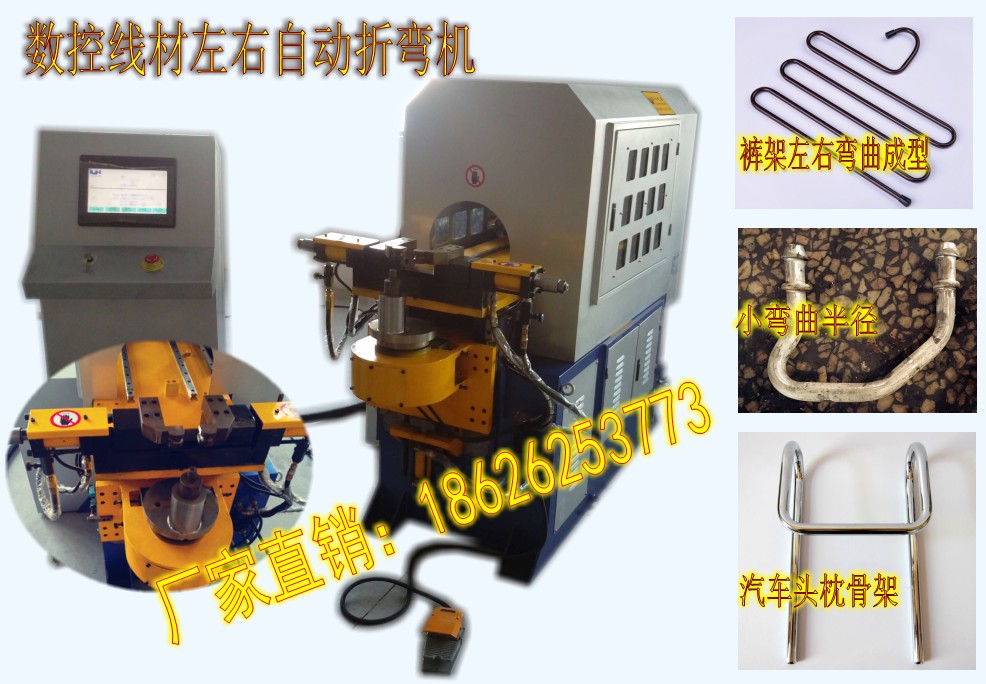

汽车头枕骨架左右自动弯管机、数控弯线机
1、WX-20CNC-3A1S 该设备为客户解决弯曲小管径、小弯曲半径、复杂弯曲情况研制。
2、该设备驱动为液压、电机混合驱动。前夹、抓料、轮模上下为液压驱动，转管、送料、弯管为伺服电机驱动。
3、送料电机控制产品弯角间的直线段长度。
4、转管电机控制产品的空间转角。
5、弯管电机控制每个弯角的弯曲角度。
6、弯管轮模可通过液压控制上下移动，配合弯管电机可实现设备的左右弯管动作，该设计可解决弯管产品的一些空间干涉问题。
7、前夹为液压驱动，前夹模行腔可设计为左右不同弧度，以实现左右弯曲时的不同弯曲半径。
8、送料小车和前夹共同固定在可实现自复位的台面上，该设计可减少轮模和前夹模之间的干涉和摩擦过大的问题。
型号：WX-20CNC-3A1S 汽车头枕骨架数控折弯机
设备主要技术参数：
|
弯曲管径（Φ×δ） |
18mm |
|
弯曲角度范围(degree) |
-190~+190 |
|
送料方式 |
直送或夹送 |
|
参数设定方式 |
工作值（Y.B.C） |
|
弯曲速度(deg/sec) |
65 |
|
弯管精度(degree) |
±0.1 |
|
转管速度(deg/sec) |
270 |
|
转管精度(degree) |
±0.1 |
|
送料速度(mm/sec) |
1200 |
|
送料精度（mm） |
±0.1 |
|
主电机功率(kw) |
4 |
|
转管伺服电机功率(kw) |
0.4 |
|
送料伺服电机功率(kw) |
0.75 |
|
弯管伺服电机功率（kw） |
3 |
|
系统额定压力(Mpa) |
12 |
|
机器外形(mm) |
2000×1550×1050 |
